공조냉동기계기사 실기 2단압축 1단팽창 암모니아냉동기 설명

📘 2단 압축·1단 팽창으로 운전하는 암모니아 냉동기 쉽게 정리

암모니아(NH₃) 냉동기는 대형 냉동·냉장 창고, 산업용 급속냉동기 등에서 많이 쓰이는 고효율 시스템입니다.

그중에서도 2단 압축·1단 팽창 방식은 넓은 온도 차를 효율적으로 극복할 수 있어 대표적인 운전 형태입니다.

오늘은 이 방식이 왜 필요한지, 어떻게 작동하는지, 장점은 무엇인지를 이해하기 쉽게 정리해보겠습니다.

---

🧊 1. 왜 2단 압축이 필요할까?

암모니아는 고효율 냉매지만, –40℃ 이하의 저온을 만들 때는 압축기 부담이 커집니다.

만약 단 1개의 압축기로 –40℃ → +30℃ 응축조건까지 바로 압축하게 되면:

• 압축비가 커져 압축기 과열
• 전력 소비 증가
• 윤활유 문제 발생
• 기계 수명 단축

➡️ 이런 문제를 해결하기 위해 2단으로 나누어 압축하는 “2단 압축”이 사용됩니다.

---

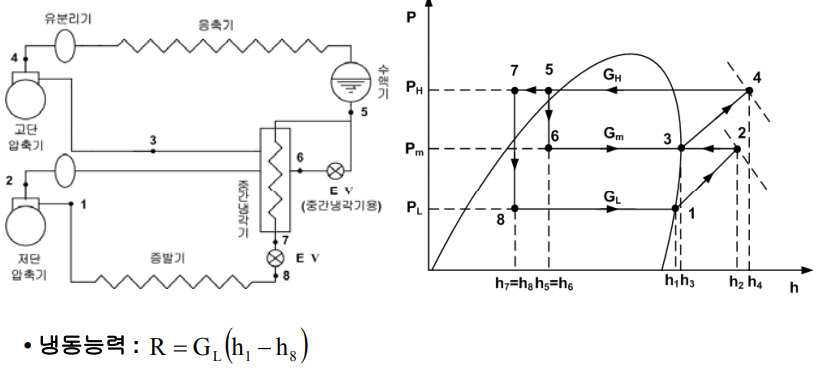

🧊 2. 2단 압축·1단 팽창의 기본 구조 (쉽게 이해하기)

작동 순서를 단계별로 보면 이렇게 됩니다.

---

🔹 Step 1 : 저온 증발기(–30℃ ~ –45℃)

냉매가 증발하면서 냉동 창고나 냉각 대상의 열을 흡수합니다.
이때 냉매는 저압·저온 증기 상태가 됩니다.

---

🔹 Step 2 : 1단 압축기(LP Compressor)

저압 증기를 **중간압(Intercooler Pressure)**까지 압축합니다.

압축 과정에서 온도가 올라가므로
중간에서 냉각이 필요합니다 → 그래서 인터쿨러(중간냉각기)가 존재!

---

🔹 Step 3 : 중간냉각기(Intercooler)

중간냉각기의 역할은 2가지:

1. 1단 압축기로부터 나온 고온 증기를 냉각
2. 응축기에서 떨어진 액체 냉매 일부를 플래시 가스로 분리(플래싱)

이 과정에서 중간압에 맞는 냉매 상태가 만들어집니다.

---

🔹 Step 4 : 2단 압축기(HP Compressor)

중간냉각기에서 온 냉매를 받아
**고압(응축압력)**까지 압축합니다.

압력이 올라가면서 냉매 온도도 높아져
응축기에서 쉽게 열을 버릴 수 있는 상태가 됩니다.

---

🔹 Step 5 : 응축기에서 액체로 변환

2단 압축기에서 나온 고온·고압 냉매는
응축기에서 공기나 물로 열을 방출하며 **액체(고압액)**로 바뀝니다.

---

🔹 Step 6 : 1단 팽창밸브(High Pressure Expansion Valve)

고압액 냉매는 단 한 번의 팽창을 통해
**중간압이 아닌 → 바로 저압(증발압)**까지 낮춰버립니다.

※ 이 시스템의 특징:
👉 팽창이 단 1회만 존재 → “1단 팽창”

이 과정에서 액체 일부는 플래시 가스로 변해버리고,
저온·저압 액체가 증발기로 공급됩니다.

---

🧊 3. 정리하면… 이렇게 순환됩니다!

증발기 → 1단 압축기 → 중간냉각기 → 2단 압축기 → 응축기 → 팽창밸브 → 증발기

🔹 압축은 2번
🔹 팽창은 1번
🔹 중간 냉각은 1번

→ 그래서 “2단 압축 · 1단 팽창 방식”

---

🧊 4. 이 방식의 장점

✅ 1. 고압비를 나누어 압축기 부담 감소

압축기 과열과 기계적 스트레스를 크게 줄입니다.

✅ 2. 전력 절감

단일 압축 대비 **에너지 효율(COP)**이 상승합니다.

✅ 3. 더 낮은 증발온도 구현 가능

급속 동결(-35℃ 이하) 같은 저온 운전이 가능해짐.

✅ 4. 암모니아와 궁합이 좋음

암모니아는 높은 효율을 가진 냉매라
2단 압축 방식과 만나면 효율이 더욱 높아짐.

---

🧊 5. 어디에 많이 쓰일까?

• 대형 냉동창고 (–25 ~ –40℃)
• 급속냉동기(IQF)
• 식품 공장
• 제빙설비
• 산업용 초저온 저장

특히 암모니아 냉동시스템 + 2단 압축은
“대형 산업용 냉동의 표준”이라고 할 수 있습니다.

---

📌 결론: 2단 압축·1단 팽창은 “강력한 저온 + 고효율”을 위한 방식

압축을 두 번으로 나누어
기계적 부담을 줄이고 효율을 높이면서
팽창은 한 번만 하여 구조를 단순하게 만든 시스템입니다.

암모니아 냉동기의 고효율·저온 운전에서 핵심 역할을 합니다.
