공조냉동기계기사 실기 유리를 통한 취득열량 문제(feat. Igr / Igc)



✅ Igr / Igc 뜻과 단위

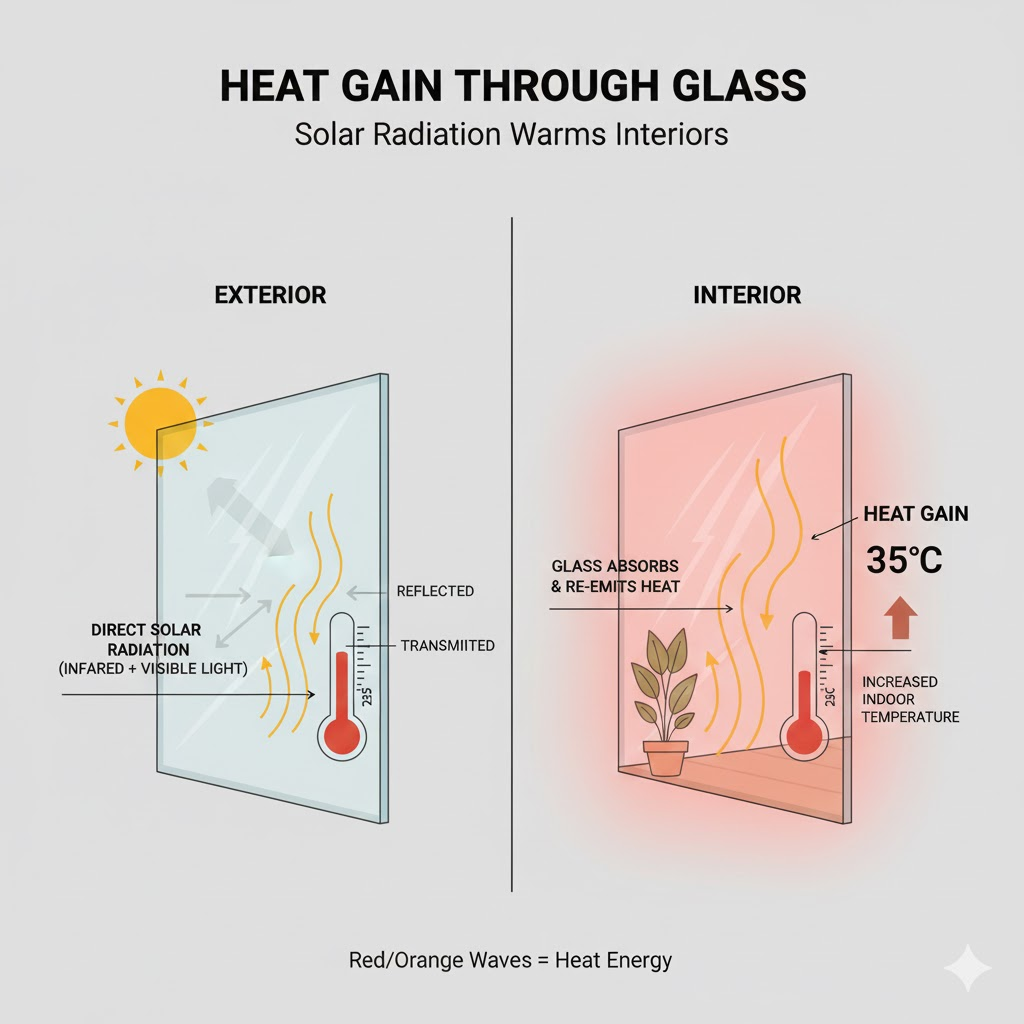

■ Igr (Glass Radiation, 투과일사량)

• 의미: 태양복사 중에서 유리를 투과해서 실내로 직접 들어오는 복사에너지
• 단위:
  • W/m²
• 특징:
  • 유리 종류(투명, 반사유리)에 따라 값이 달라짐

---

■ Igc (Glass Conduction, 전도열량)

• 의미: 유리 자체를 통과하는 전도(Conduction)에 의한 열 이동량
  즉 실내외 온도 차이 때문에 유리를 통해 들어오는 전도열.
• 단위:
  • W/m²
• 특징:

  • Igr과 다르게 태양복사와 무관

---

✅ 시험에서 Igr / Igc가 같이 나오는 이유

문제에서 보통 전체 유리 취득열량을 구할 때 다음처럼 나타냄:

                              Q=A(Igr+Igc)

여기서:

• Igr = 유리를 통해 들어오는 일사 복사량
• Igc = 유리 전도에 의한 전도열량

즉, 복사 + 전도 두 개를 더해서 총 냉부하로 계산하는 구조야.

---

🌞 예시 문제 형식

예)
유리면적 4 m², Igr = 350 W/m², Igc = 25 W/m² 일 때
총 취득열량 Q는?

해결:

         Q=4(350+25)=1500 W

---

🔎 정리 초간단 1줄 표현

• Igr: 복사부하(W/m²)
• Igc: 전도부하(W/m²)
