증기 보일러에 부착된 인젝터의 작용

1.네이버 국어사전



인젝터 injector

 보일러에서, 펌프를 이용하지 않고 자기 자신의 압력으로 급수하는 장치. 관 내에 증기를 분사함으로써 분무기와 같은 원리로 낮은 압력을 만들어 내고 물을 빨아올린다.





2. 쳇GPT설명

증기 보일러에 부착된 인젝터의 작용에 대해 설명드리겠습니다.

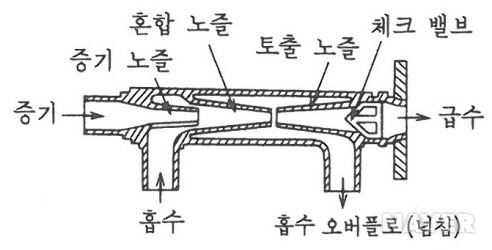

증기 인젝터는 증기 보일러에서 물을 보일러로 주입하는 데 사용되는 장치입니다. 주로 보일러 급수의 압력을 높여 보일러 내부로 물을 공급하는 역할을 합니다. 그림을 통해 인젝터의 주요 구성 요소와 작동 원리를 설명하겠습니다.

1. 증기 노즐: 증기 노즐은 고압의 증기를 인젝터 내부로 분사합니다. 이 고압 증기는 인젝터의 동력을 제공합니다.
2. 혼합 노즐: 증기와 물이 혼합되는 부분입니다. 고압 증기가 혼합 노즐을 통해 빠르게 통과하면서 흡입구로부터 물을 끌어옵니다.
3. 흡수구: 혼합 노즐의 압력 감소로 인해 외부에서 물을 흡수합니다. 이 물은 보일러 급수로 사용될 물입니다.
4. 도출 노즐: 증기와 물이 혼합되어 고속으로 배출되는 부분입니다. 여기서 혼합된 물은 높은 속도로 이동하게 됩니다.
5. 체크 밸브: 혼합된 물이 보일러 내부로 역류하는 것을 방지하는 밸브입니다. 체크 밸브는 단방향 밸브로서 물이 한 방향으로만 흐를 수 있게 합니다.
6. 급수: 혼합된 물이 보일러로 공급되는 부분입니다.
7. 오버플로우 (넘침): 인젝터가 과도한 물을 흡수할 경우, 이 부분을 통해 초과 물이 배출됩니다.

작동 원리는 다음과 같습니다:

• 고압 증기가 증기 노즐을 통해 인젝터 내부로 분사되면, 혼합 노즐을 통해 빠르게 이동하며 흡수구로부터 물을 끌어옵니다.
• 증기와 물이 혼합되면서 속도가 증가하고, 이 혼합물이 도출 노즐을 통해 빠르게 배출됩니다.
• 이 과정에서 물의 압력이 증가하게 되며, 체크 밸브를 통과하여 보일러 내부로 물이 공급됩니다.
• 만약 인젝터가 과도한 물을 흡수하게 되면, 오버플로우를 통해 초과 물이 배출됩니다.

이와 같이 증기 인젝터는 보일러에 필요한 급수를 고압 증기를 이용하여 효율적으로 공급하는 중요한 장치입니다.



3. 공조냉동기계기사 문제
