공조냉동기계기사 실기 건조포화증기인 냉매란?





건조포화증기인 냉매'는 액체 상태를 전혀 포함하지 않고, 오로지 기체 상태로만 존재하지만, 포화 온도에 있기 때문에 아주 미세한 열만 잃어도 바로 응축이 시작될 수 있는 냉매 증기 상태를 의미합니다.

---

🌫️ 건조포화증기 (Dry Saturated Vapor) 란?

건조포화증기는 냉동공학의 증기 압축식 냉동 사이클에서 냉매의 상태를 구분하는 세 가지 주요 상태 중 하나이며, 그 정의는 다음과 같습니다.

1. 포화 상태의 이해

• 포화 (Saturated): 주어진 압력에서 액체와 증기가 공존하며, 온도가 더 이상 올라가지 않는 상태를 말합니다. 이 온도를 포화 온도(Saturation Temperature), 이 압력을 **포화 압력(Saturation Pressure)**이라고 합니다.
  • 포화액 (Saturated Liquid): 액체 상태이지만, 아주 미세한 열만 얻어도 바로 증발을 시작하는 상태 (액체와 증기의 경계선).
  • 포화증기 (Saturated Vapor): 증기 상태이지만, 아주 미세한 열만 잃어도 바로 응축을 시작하는 상태 (증기와 액체의 경계선).

2. 건조포화증기의 정의

• 건조포화증기 (Dry Saturated Vapor): 포화 온도에 있는 순수한 증기 상태를 의미하며, 액체 입자를 전혀 포함하고 있지 않은 상태입니다.
• 건도 (Dryness Fraction) x 로 표현하면 x=1 (100%)인 상태에 해당합니다.
  • 습포화증기 (Wet Saturated Vapor): 액체와 증기가 공존하는 상태 (0 < x < 1) 이며,)이며, 건조포화증기와 가장 큰 차이점입니다.

---

💡 냉동 사이클에서의 중요성

냉동공조기계기사 시험에서 '건조포화증기'가 중요한 이유는 압축기의 이상적인 흡입 조건이기 때문입니다.

1. 압축기의 흡입 기준점

• 일반적인 증기 압축식 냉동 사이클 (이상 사이클)의 증발기 출구이자 압축기 입구는 건조포화증기 상태를 기본 전제로 합니다.

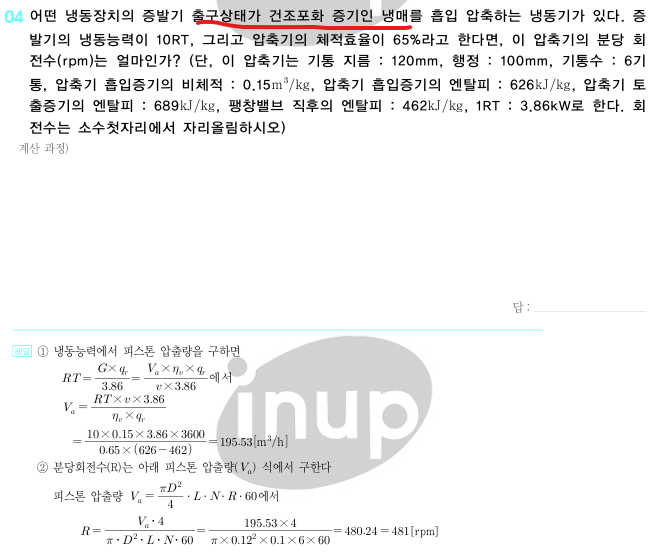

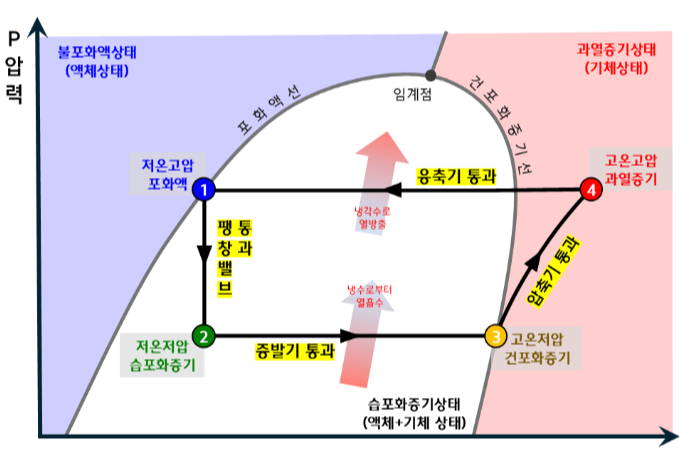

  • 이는 P-h 선도(압력-엔탈피 선도)에서 건포화 증기선 위에 압축 시작점(증발기 출구점)을 잡는 것을 의미합니다.

2. 다른 상태와 비교

• 습포화증기 흡입 시: 냉매 속에 액체 입자(액 냉매)가 섞여 압축기로 들어가게 되면, 피스톤식 압축기의 경우 **액 압축(Liquid Compression)**이 발생하여 압축기에 손상을 줄 수 있습니다.
• 과열증기 흡입 시 (Superheated Vapor): 냉매가 포화 온도보다 더 가열된 상태로 들어오는 경우입니다. 압축기 보호에 유리하고 냉동 능력에는 약간의 이득이 있을 수 있으나, 토출 온도(Discharge Temperature)가 과도하게 높아져 압축기의 윤활유 성능 저하 및 고장 위험을 증가시킵니다.

따라서 '건조포화증기인 냉매'라는 조건은 문제에서 **"냉매가 액체 상태 없이, 응축되기 직전의 순수한 기체 상태로 압축기에 흡입된다"**는 것을 알려주는 핵심 정보입니다. 이 조건이 주어져야 P-h 선도 상의 엔탈피(h) 값 등을 **포화 증기표(또는 선도)**에서 정확히 찾아서 계산할 수 있게 됩니다.

---
