액압축이란 (feat.공조냉동기계기사 실기 기출)

올해 3회차를 목표로 공조냉동기계기사

실기공부를 다시 시작하려한다

열심히 하자~~

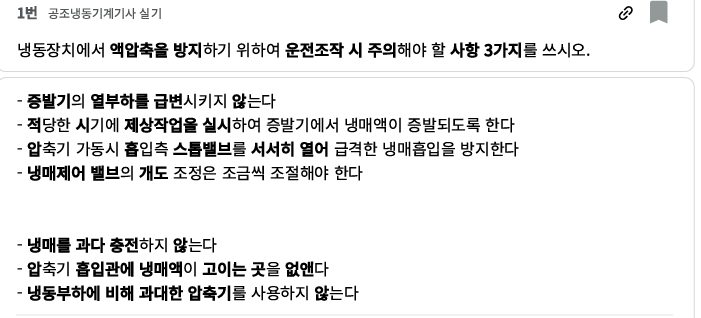

액압축 문제~





Q. 냉동장치에 사용하는 액분리기에 대하여 다음 물음에 답하시오. (18-2)

(1) 설치목적 흡입 냉매가스에 혼입되어 있는 액냉매를 분리하여 냉매증기만 흡입시켜 액압축을 방지하고 압축기를 보호하는 역할을 한다. (2) 설치위치 증발기와 압축기 사이 흡입배관 중에 설치한다.





ChatGPT 검색

그럼 액압축에 대해서 자세히 설명해줘



ChatGPT의 말:

좋은 질문입니다. 액압축(液壓縮, Liquid Hammer, Liquid Compression) 은 냉동기 시험에서도 매우 중요한 고장 원인으로 자주 언급됩니다. 압축기의 손상을 유발하는 심각한 현상이기 때문입니다. 아래에 액압축에 대해 자세히 설명드릴게요.

---

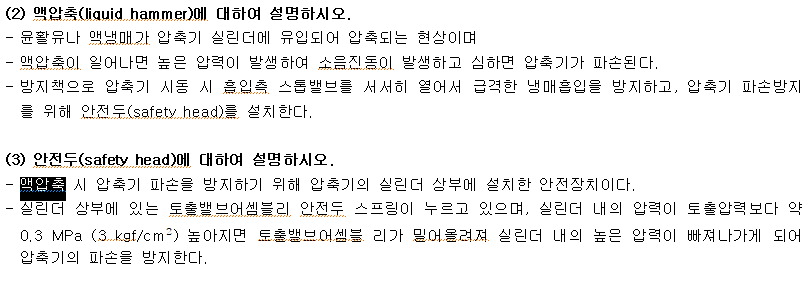

📌 액압축(Liquid Compression)이란?

정상적으로는 기체(가스) 상태의 냉매만이 압축기에 흡입되어야 합니다.
그런데 냉매가 액체 상태로 압축기에 흡입되는 현상을 액압축이라고 합니다.

냉매는 압축기로 들어가기 전 증발기에서 충분히 증발하여 기체 상태가 되어야 하는데,
어떤 이유로 완전히 기화되지 못한 액체 냉매가 압축기 흡입측으로 흘러들어가는 상황입니다.

---

📌 왜 위험한가? (압축기 손상 원인)

• 액체는 기체처럼 압축되지 않기 때문입니다.
• 압축기 내부에서 액체 냉매를 억지로 압축하려고 하면 다음과 같은 문제가 발생합니다:
  • 밸브 파손
  • 피스톤 또는 크랭크축 손상
  • 압축기 과부하
  • 내부 부품 손상 및 고장
  • 진동 및 소음 증가

---

📌 액압축 발생 원인

발생 원인설명

증발기에서 냉매가 완전히 증발되지 않음	냉매 과다 주입, 증발기 용량 부족 등
팽창밸브 고장	과다한 액 냉매가 증발기로 유입됨
열팽창밸브 조정 불량	증발기 내 냉매가 과다 공급됨
과냉각이 심함	응축기에서 액 냉매가 과도하게 냉각됨
리턴 배관이 너무 짧거나 경사가 잘못됨	액체가 배관 내에 정체되어 흡입 측으로 유입됨
시스템 운전 초기	증발기 냉매가 충분히 기화되기 전 가동시
히트펌프 모드 운전 중	냉매 순환 불량 발생 시



---

📌 액압축 방지 방법

1. 과냉각 조정 : 응축기 출구 냉매의 과냉각이 심하지 않도록 조정
2. 팽창밸브 점검 및 교체
3. 흡입측 액분리기 설치 : 액 냉매가 직접 압축기로 유입되지 않도록 함
4. 적정 냉매량 유지
5. 운전 전 충분한 예열 및 점검
6. 배관 경사 및 배수 상태 최적화
7. 리턴가스 과열도 유지 : 일반적으로 5~10℃의 과열도가 유지되어야 안전
